Сравнение гидромуфты с тормозным диском и традиционных тормозных систем
В современном промышленном приводе интеграция торможения непосредственно в трансмиссию значительно повышает надёжность и эффективность. Гидромуфта со встроенным тормозным диском представляет собой серьёзный шаг вперёд по сравнению с традиционными тормозными системами, которые обычно используют отдельные компоненты, устанавливаемые на валы двигателей. В этой статье сравнивается конструкция гидродинамических муфт с интегрированным диском и обычные системы, объясняется, почему это муфта быстро завоёвывает популярность в горнодобывающей, подъёмной, обрабатывающей и морской отраслях.

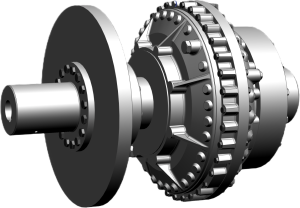

Гидромуфта с тормозным диском объединяет гидравлическую передачу мощности и механическое торможение в одном узле. Опираясь на преимущества обычных гидродинамических муфт — плавный пуск, защиту от перегрузки и демпфирование колебаний — она добавляет встроенный тормозной диск для активного, управляемого торможения. Муфта состоит из трёх основных элементов: насосное колесо, турбина и интегрированный тормозной диск на выходной части. В обычном режиме гидромуфта передаёт крутящий момент через жидкость. При необходимости торможения внешний суппорт зажимает диск, обеспечивая контролируемую остановку. Такая двухфункциональная конструкция делает муфту идеальной для оборудования, требующего точной остановки и частых пусков-остановок.
Традиционные системы устанавливают отдельный тормозной диск или барабан непосредственно на хвостовик двигателя или вход редуктора. Это имеет недостатки. Во-первых, требуется дополнительное место, что ведёт к удлинению валов и увеличению габаритов оборудования. Во-вторых, ударные нагрузки при торможении передаются прямо через трансмиссию, поскольку нет муфты, которая могла бы их погасить. В-третьих, сухие тормоза сильно перегреваются — температура может превышать 400°C — что вызывает снижение эффективности, ускоренный износ фрикционов и частое обслуживание. Интегрированная гидромуфта устраняет все эти проблемы.
Интегрированная гидромуфта резко сокращает количество компонентов. Объединяя тормозной диск в корпусе муфты, производители исключают отдельные кронштейны, удлинённые валы и процедуры выверки. Традиционные системы требуют отдельного тормозного диска плюс отдельной муфты — удваивая количество деталей и точек отказа. Для применений с ограниченным пространством, таких как мобильное оборудование или морские платформы, интегрированная гидродинамическая муфта явно лучше.
Одно из главных преимуществ гидромуфты с тормозным диском — сохранение демпфирования при торможении. Жидкость поглощает часть кинетической энергии, смягчая остановку и снижая ударные нагрузки на редукторы и подшипники. Традиционные жёсткие системы передают удары напрямую, ускоряя износ. Технология «сдвига масла» в муфте обеспечивает плавную, «амортизированную» остановку, продлевая срок службы нижележащих узлов.
Перегрев — главный враг любого тормоза. Сухие тормоза быстро перегреваются, что ведёт к снижению эффективности и частому обслуживанию. Гидромуфта с тормозным диском использует циркулирующую рабочую жидкость для активного охлаждения диска, отводя тепло от поверхности трения. Это обеспечивает стабильную работу при длительных тяжёлых нагрузках и высокочастотном торможении — критически важно для кранов, лебёдок, конвейеров на спуск и других рекуперативных применений. 1700-метровый рекуперативный конвейер с гидромуфтой и пропорциональным управлением тормозом продемонстрировал идеальную терморегуляцию.
Сухие тормоза требуют регулярной замены колодок, регулировки зазора и очистки от пыли. Напротив, гидромуфта с тормозным диском рассчитана на минимальное обслуживание. Жидкость смазывает движущиеся части и снижает износ. Реальные результаты на мостовых кранах показали сокращение профилактического обслуживания более чем на 2 часа в неделю и экономию 8000 долларов в год на запасных частях. Отсутствие износа значительно увеличивает срок службы и практически исключает регулировки.
Модульная конструкция гидромуфты позволяет гибко настраивать параметры тормозного диска — диаметр, материал, тип фрикционной накладки и способ привода (пневматический, гидравлический или с пружинным замыканием). Возможны различные варианты монтажа и уплотнений для агрессивных или взрывоопасных сред. Традиционные системы предлагают ограниченную адаптацию без существенных инженерных затрат.
| Параметр | Гидромуфта с тормозным диском | Традиционная тормозная система |
|---|---|---|
| Монтажное пространство | Компактное, интегрированное | Отдельный диск + кронштейны |
| Демпфирование ударов | Жидкость гасит удары | Нет демпфирования |
| Отвод тепла | Активное охлаждение жидкостью | Пассивное воздушное, склонность к перегреву |
| Периодичность обслуживания | Минимальная | Частая замена колодок |
| Количество компонентов | Один блок | Диск + отдельная муфта |
| Защита от перегрузки | Встроенная (проскальзывание жидкости) | Требуется внешний ограничитель |
Гидромуфта с тормозным диском отлично подходит для шахтных конвейеров, дробилок, скиповых подъёмников, лифтов, кранов, лебёдок, судовых движителей и железнодорожного оборудования. Она обеспечивает плавное замедление, точную остановку и защиту от перегрузки. При частых пусках-остановках, например, на мостовых кранах, интегрированная гидродинамическая муфта сокращает обслуживание более чем на 2 часа в неделю и экономит 8000 долларов в год на запчастях. Для конвейеров на спуске муфта управляет как тянущими, так и тормозными усилиями, удерживая температуру под контролем.

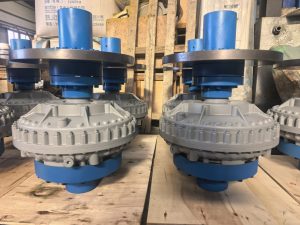

Имея более чем 15-летний опыт, Dalian Mairuisheng является специализированным производителем гидромуфт. Наше предприятие, сертифицированное по ISO 9001, выпускает полный спектр гидродинамических муфт, включая серию YOX, двухкамерные модели и агрегаты с интегрированным тормозным диском. Мы изготавливаем на заказ диаметр диска, материал, накладки и способ привода в соответствии с вашими требованиями. Также мы предоставляем полную послепродажную поддержку: руководство по монтажу, обучение обслуживанию и технические консультации. Свяжитесь с нами для бесплатного предпродажного анализа нагрузки.
