Название: Оптимизация приводных систем: технический анализ стандартных и удлиненных гидравлических муфт
В сфере промышленной передачи энергии гидравлическая муфта является краеугольной технологией для надежной и гибкой передачи крутящего момента. Это элегантно простое устройство, использующее кинетическую энергию гидравлической жидкости для передачи мощности, незаменимо для защиты двигателей, управления последовательностью запуска и гашения ударных нагрузок в бесчисленных областях применения. Однако не все гидравлические муфты одинаковы. В этом пресс-релизе представлено подробное сравнение базовой стандартной гидравлической муфты и ее усовершенствованной модификации, удлиненной гидравлической муфты (EFC), с разъяснением их различных принципов работы, характеристик производительности и идеальных сценариев промышленного применения.
Стандартная гидравлическая муфта: основа простоты и надежности
Традиционная гидравлическая муфта состоит из трех основных компонентов: рабочего колеса (насосного колеса), соединенного с входным валом, турбинного колеса (лопасти ротора), соединенного с выходным валом, и герметичного корпуса, в котором размещены эти элементы и содержится точный объем рабочей жидкости, обычно масла. Принцип ее работы предельно прост. Когда двигатель вращает рабочее колесо, центробежная сила ускоряет поток жидкости наружу. Этот высокоскоростной поток жидкости затем ударяет по лопаткам ротора, передавая кинетическую энергию и вызывая вращение, тем самым приводя в движение подключенную нагрузку.
Основными преимуществами этой стандартной гидравлической муфты являются ее механическая простота, экономичность, минимальные требования к техническому обслуживанию и прочная конструкция. Она обеспечивает ряд важных преимуществ:
Плавное, контролируемое ускорение: Устраняет резкие механические удары при запуске за счет постепенного ускорения нагрузки, значительно снижая нагрузку на ремни, цепи, шестерни и другие механические компоненты.
Встроенная защита от перегрузки: В случае сильного заклинивания или перегрузки гидравлическая муфта проскальзывает, ограничивая крутящий момент, передаваемый на двигатель, и предотвращая его повреждение. Двигатель может продолжать работать без остановки.
Гамбление вибраций и компенсация несоосности: Гидравлическая среда поглощает крутильные колебания и компенсирует незначительные несоосности валов, что приводит к более плавной работе и увеличению срока службы оборудования.
Равномерное распределение нагрузки в многомоторных приводах: При приводе одной нагрузки несколькими двигателями гидравлическая муфта на каждом двигателе обеспечивает практически равномерное распределение крутящего момента между ними.

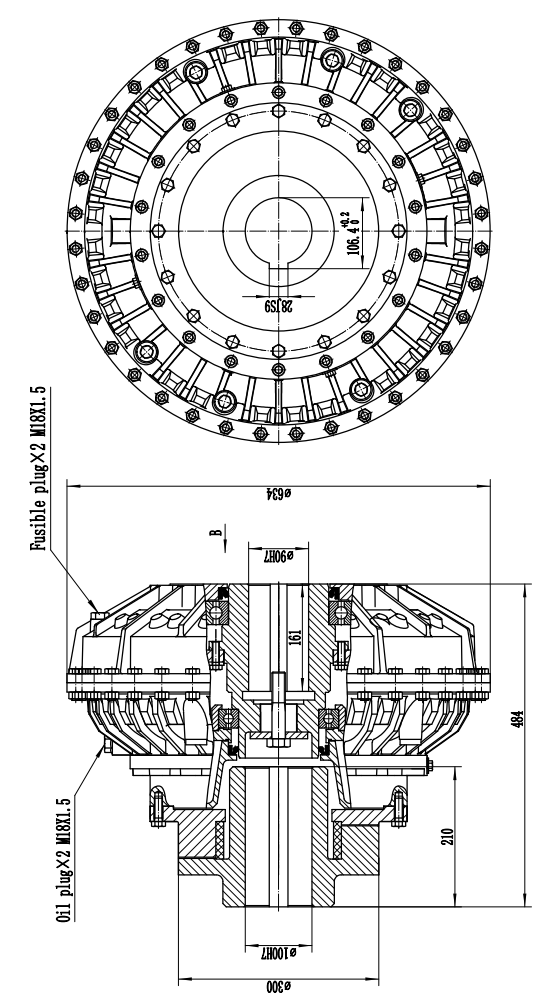

Гидравлическая муфта
Основные области применения стандартной гидравлической муфты:
Этот тип гидравлической муфты идеально подходит для широкого спектра общих промышленных применений, связанных со стандартными инерционными нагрузками. Типичные области применения включают:
Конвейерные системы средней длины и производительности.
Центробежные насосы и вентиляторы.
Смесители, мешалки и некоторые дробилки.
Основные приводы станков.
В таких сценариях стандартная гидравлическая муфта обеспечивает оптимальный баланс производительности, защиты и стоимости, что делает ее наиболее распространенной формой гидравлической муфты в мире.
Гидравлическая муфта с расширенной камерой наполнения (EFC): разработана для работы в условиях высокой инерции
Гидравлическая муфта с расширенной камерой наполнения, часто называемая муфтой с замедленным или переменным заполнением, представляет собой усовершенствованную эволюцию базовой конструкции. Ее ключевой отличительной особенностью является дополнительная концентрическая внешняя камера или резервуар, значительно больший по объему, чем основной рабочий контур. Эта «камера задержки» соединена с основной полостью через тщательно откалиброванные каналы или клапаны.
Принцип работы принципиально отличается. На начальном этапе запуска большая часть рабочей жидкости удерживается внутри этой внешней камеры задержки. Следовательно, основной рабочий контур между рабочим колесом и рабочим колесом заполнен лишь частично, что приводит к очень низкой передаче крутящего момента — состоянию, подобному «плавному пуску» в его наиболее экстремальной форме. По мере увеличения скорости вращения на входе центробежная сила постепенно перемещает жидкость из камеры задержки в активный рабочий контур. Это вызывает контролируемое, часто нелинейное, увеличение передаваемого крутящего момента, которое может быть адаптировано к конкретным требованиям нагрузки.

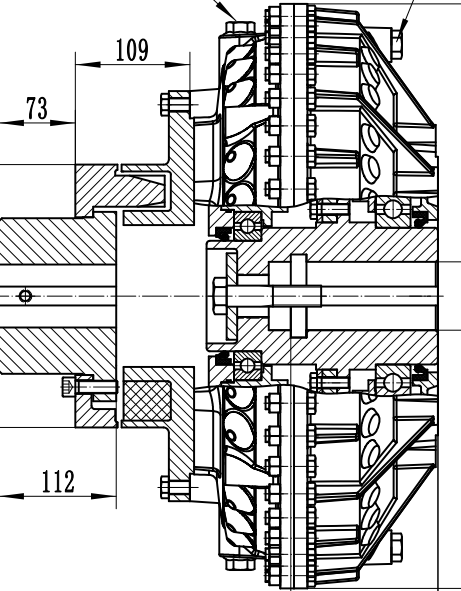

Гидромуфта
Преимущества гидромуфты EFC наиболее очевидны в сложных условиях эксплуатации:
Резкое разделение ускорения двигателя и нагрузки (пуск двигателя без нагрузки): Это позволяет приводному двигателю быстро разгоняться почти до рабочей скорости с минимальным крутящим моментом нагрузки. Только после достижения двигателем высоких оборотов нагрузка начинает контролируемо разгоняться. Это значительно снижает пусковой ток двигателя (часто более чем на 50%), минимизирует падение напряжения в электросети и снижает тепловую нагрузку на двигатель.
Оптимизированная экономика приводной системы: За счет значительного снижения пикового потребления тока это позволяет использовать более компактные и дешевые двигатели, трансформаторы и электрораспределительные устройства. Уменьшенное количество механических компонентов
механический удар
также позволяет использовать более легкие и экономичные механические компоненты на последующих этапах производства.
Превосходный контроль при экстремальных нагрузках: обеспечивает беспрецедентную плавность и контроль при ускорении массивных нагрузок с высокой инерцией, предотвращая проскальзывание ленты на конвейерах и минимизируя удары в зубчатой передаче.
Основные области применения гидравлической муфты с удлиненной камерой заполнения:
Эта усовершенствованная гидравлическая муфта является оптимальным решением для применений, характеризующихся чрезвычайно высокой инерцией или где ограничения электрической сети вызывают опасения. Типичные области применения включают:
Наземные конвейерные ленты большой грузоподъемности и конвейеры с крутым наклоном.
Шаровые мельницы, вращающиеся печи и крупные дробилки в горнодобывающей и цементной промышленности.
Крупные вентиляторы принудительной или вытяжной вентиляции на электростанциях.
Двигатели барабанов и другие применения, где требуется очень плавный, отложенный пуск.

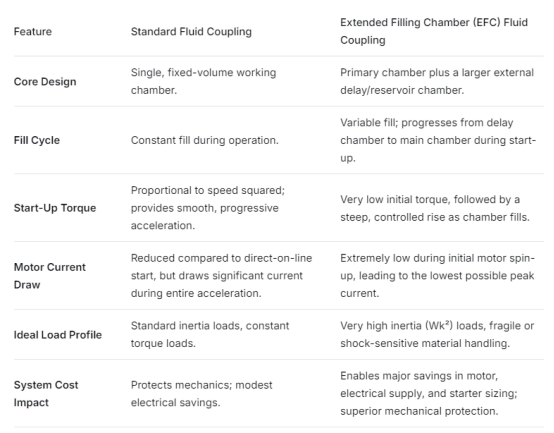

Сравнительный обзор: Выбор правильной гидравлической муфты
Гидравлические муфты
Комментарий эксперта
«Понимание различия между этими двумя типами гидравлических муфт имеет фундаментальное значение для правильного проектирования приводных систем», — утверждает опытный инженер-технолог в секторе передачи энергии. «Стандартная гидравлическая муфта — это превосходный универсальный защитный элемент. Однако, когда технические условия проекта включают в себя значительную инерцию или ограниченную электрическую инфраструктуру, гидравлическая муфта EFC переходит из категории опции в категорию необходимости. Ее способность разделять ускорение двигателя и ускорение нагрузки кардинально меняет ситуацию как с точки зрения эксплуатационной надежности, так и капитальных затрат. Выбор правильной технологии гидравлической муфты — одно из наиболее эффективных решений для оптимизации общей стоимости владения».
Заключение и перспективы развития отрасли
От своей основополагающей роли в стандартном оборудовании до критически важной функции, обеспечивающей эффективный запуск некоторых из самых массивных в мире погрузочно-разгрузочных и перерабатывающих машин, гидравлическая муфта остается жизненно важным компонентом в промышленном проектировании. Выбор между стандартной и расширенной заправочной камерой с жидкостным приводом зависит от детального анализа инерции нагрузки, возможностей электрической системы и желаемого профиля запуска. Поскольку предприятия по всему миру стремятся к повышению энергоэффективности, снижению механического износа и более эффективному управлению активами, расширенные возможности расширенной заправочной камеры с жидкостным приводом получают все большее распространение. Используя соответствующую технологию жидкостного привода, руководители и инженеры предприятий обеспечивают не только бесперебойную и безопасную работу оборудования, но и добиваются значительной долгосрочной экономии энергии и затрат на техническое обслуживание, укрепляя позиции жидкостного привода как незаменимого элемента в современных промышленных приводных системах.
