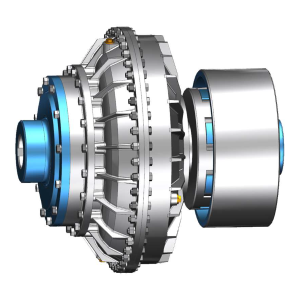

Гидравлическая муфта камеры замедленного заполнения жидкостью: Принцип работы, преимущества и применение

Гидравлическая муфта камеры замедленного заполнения жидкостью — это специализированный тип гидродинамической муфты, который обеспечивает исключительно плавный пуск механизмов с большой инерцией и эффективную защиту привода от перегрузок. Ключевой особенностью является наличие дополнительной камеры (камеры замедления), временно удерживающей часть рабочей жидкости при запуске. Это позволяет двигателю быстро набрать обороты почти без нагрузки, после чего жидкость постепенно перетекает в рабочую полость, плавно наращивая передаваемый крутящий момент. Такой механизм делает её идеальным решением для ленточных конвейеров, дробилок, мельниц и других машин с тяжелыми условиями пуска.

Что такое гидравлическая муфта с камерой замедления?

Стандартная гидромуфта передает вращение от ведущего вала (двигателя) к ведомому (рабочей машине) посредством рабочей жидкости, обеспечивая плавность и защиту от перегрузок без жесткой механической связи. Гидравлическая муфта камеры замедленного заполнения жидкостью усовершенствует эту концепцию добавлением одной или нескольких камер замедления. Эти камеры сообщаются с основной рабочей зоной муфты через калиброванные отверстия (сопла), размер которых иногда можно регулировать для настройки времени пуска.

Принцип работы муфты с камерой замедления

Принцип работы гидромуфты с камерой задержки заключается во временном снижении объема рабочей жидкости в основной полости во время разгона двигателя:

1. Покой: Часть жидкости находится в камере(ах) замедления.
2. Начало пуска: Двигатель вращает насосное колесо. Из-за малого количества жидкости в рабочей зоне, передаваемый момент минимален (120-150% от номинального, в зависимости от конструкции). Двигатель быстро разгоняется с низким пусковым током.
3. Разгон машины: Под действием центробежной силы жидкость из камеры замедления через сопла постепенно перетекает в основную рабочую полость. Передаваемый момент плавно растет, разгоняя рабочую машину.
4. Рабочий режим: Вся жидкость находится в рабочей полости, муфта передает момент с минимальным скольжением (обычно 1.5-6%).

Конструкции с увеличенной или двойной камерой замедления (например, типы TVV, CCK) обеспечивают еще более длительный и плавный пуск, что важно для таких применений, как длинные гидромуфты для конвейера.

Ключевые преимущества использования

Применение гидравлической муфты камеры замедленного заполнения жидкостью предоставляет значительные выгоды:

• Исключительно плавный пуск: Снижение пускового момента до 120-150% от номинального минимизирует ударные нагрузки, продлевая срок службы всего оборудования (ремней, редукторов, цепей).
• Защита электродвигателя: Запуск “без нагрузки” снижает пусковые токи, предотвращает перегрев, позволяет использовать стандартные асинхронные двигатели и упрощает систему управления.
• Надежная защита от перегрузок: Гидромуфта автоматически ограничивает максимальный передаваемый момент, предотвращая поломку двигателя и машины при заклинивании или резком увеличении нагрузки.
• Демпфирование вибраций: Гидравлическая связь эффективно поглощает крутильные колебания и удары.
• Энергосбережение: Снижение пиковых пусковых токов уменьшает общее потребление энергии.
• Балансировка нагрузки: В многодвигательных приводах гидромуфты помогают равномерно распределить нагрузку.
• Долговечность и низкие эксплуатационные расходы: Отсутствие изнашивающихся фрикционных элементов в передаче основного момента обеспечивает длительный срок службы и минимальное обслуживание гидромуфты.

Основные области применения

Применение гидромуфт с замедленным заполнением наиболее целесообразно в приводах высокой мощности и с большими инерционными массами:

• Ленточные и скребковые конвейеры (особенно длинные и нагруженные).
• Тяжелые дробилки (щековые, конусные, молотковые) и мельницы (шаровые, стержневые).
• Мощные насосы и вентиляторы.
• Центрифуги, сепараторы, декантеры.
• Приводы роторных экскаваторов, грузоподъемных механизмов.
• Другие машины, требующие контролируемого, плавного пуска гидромуфтой.

Как осуществить выбор гидромуфты с камерой замедления

Корректный выбор гидромуфты с камерой замедления требует анализа следующих параметров:

1. Мощность и скорость двигателя: Определяют основной типоразмер муфты.
2. Характеристики нагрузки: Момент инерции приводимой машины (WR²), требуемый пусковой момент, режим работы (стабильный, прерывистый, реверсивный), частота пусков.
3. Требуемое время разгона: Влияет на выбор типа камеры замедления (стандартная, увеличенная, двойная) и настройки (если применимо).
4. Условия эксплуатации: Температура окружающей среды, наличие пыли, влаги, взрывоопасной атмосферы (требуется исполнение ATEX).
5. Монтажное исполнение: Тип соединения валов (прямой, через упругий элемент, со шкивом ременной передачи, с тормозным диском/барабаном).

Сравнение влияния типа камеры замедления

Влияние конструкции камеры на пусковые характеристики можно проиллюстрировать таблицей:

Примечание: Данные значения являются ориентировочными и зависят от конкретной модели, степени заполнения жидкостью и настроек.

Производители и поставщики

На мировом рынке существует несколько ведущих производителей гидромуфт, предлагающих модели с камерами замедления, включая Voith Turbo (модели T, TV, TVV), Transfluid (серии KPT, KSL), Flender (ранее Siemens, серия Fludex), Westcar (Rotofluid), KWD и другие. При выборе поставщика важно учитывать не только цену, но и техническую экспертизу, наличие склада запчастей и сервисные возможности. Компания Dalian Mairuisheng Transmission Machinery Equipment Co., Ltd. является поставщиком широкого спектра трансмиссионного оборудования, включая гидродинамические муфты с замедленным пуском, и может предложить компетентную помощь в подборе оптимального решения для ваших задач.

Заключение

Гидравлическая муфта камеры замедленного заполнения жидкостью представляет собой передовое инженерное решение для оптимизации пусковых характеристик и защиты приводов в тяжелых условиях эксплуатации. Ее способность обеспечивать ультраплавный разгон, ограничивать пусковые токи и защищать компоненты от перегрузок и ударов делает ее незаменимым элементом для повышения надежности, долговечности и эффективности работы оборудования в горнодобывающей, энергетической, цементной и других отраслях промышленности. Тщательный подбор типа муфты и ее параметров гарантирует максимальную отдачу от инвестиций в данное оборудование.
